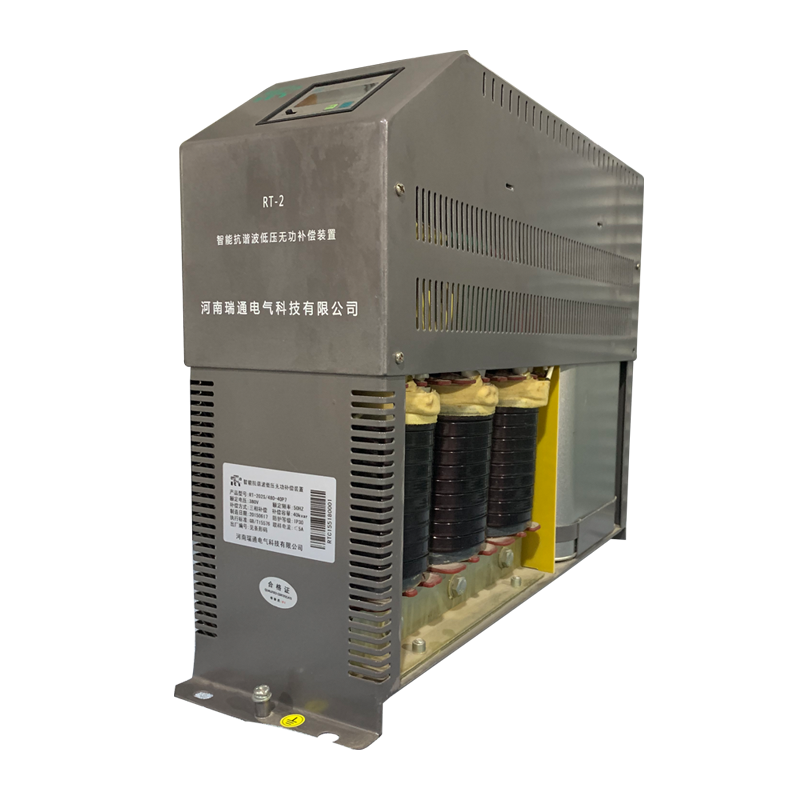

抗谐波智能电容器

1）产品概述
RT系列智能式低压电力电容器是0.4kV低压电网高效节能﹑降低线损﹑提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元，晶闸管复合开关电路，线路保护单元，两台（△型）或一台(Y型)低压电力电容器构成。替代常规由智能控制器﹑熔丝﹑复合开关或机械式接触器﹑热继电器﹑低压电力电容器﹑指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。它改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

2）产品优点

1. 一体化：本产品由高分断小型断路器、智能测控单元、过零投切系统、圆柱形铝壳自愈式电力电容器完美结合而成。
2. 智能化：功率因数测量精度高、显示范围宽、LCD液晶显示、界面美观大方、具有自动运行和手动运行两种工作方式；实时显示电网的各个参数、实时温度显示，保护设备的正常运行；具有过电压、欠电压、过电流、欠电流、过温度、过补偿保护功能；具有掉电保护功能；掉电数据不丢失。具有时钟功能（匹配），能够实时显示当前时间；电流信号输入阻抗小于0.01Ω，精度高；提供485通讯接口，内置MODBUS-RTU协议；兼容DL645-2007通讯协议，可实现远程监控。可实现180个工作日以上的历史数据保存功能（匹配）。本产品具有抑制谐波功能，抗干扰能力强；可实现：共补、分补、混合补偿控制方式；可实现三相电流、三相电压、三相有功、无功、视在功率等电网参数的实时显示。
3. 智能组网功能：本产品具有智能组网、自诊断故障及保护功能，可实现多台联机使用，构成无功自动控制系统；某一从机出现故障时自动退出，不影响其他及其工作。
4. 过零投切：内置微处理器和智能软件，并选用高性能可控硅模块，智能控制电容器投切：实现过零投切、无涌流、无电弧、响应快。
5. 高性能电容器：本产品选用高性能干式圆柱形铝壳自愈式电力电容器，散热好、体积小、寿命长，从而保证了整机的安全性和可靠性。

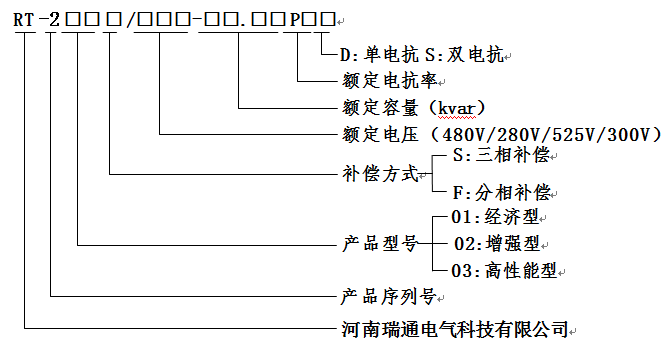

3）型号说明
RT-2抗谐波智能电容器

4）产品选型
RT-2抗谐波智能电容器
常用型号规格如下表所示，特殊规格可定制：
产品选型表

RT-2系列抗谐型智能电容器单电抗（铝芯）7%	三相共补	RT-202S/480-50P7D	500*175*405
		RT-202S/480-40P7D	500*175*405
		RT-202S/480-35P7D	500*175*405
		RT-202S/480-30P7D	500*175*405
		RT-202S/480-25P7D	500*175*405
		RT-202S/480-20P7D	500*175*405
		RT-202S/480-15P7D	500*175*405
		RT-202S/480-10P7D	500*175*405
		RT-202S/480-5P7D	500*175*405
	三相分补	RT-202F/280-30P7D	500*175*405
		RT-202F/280-25P7D	500*175*405
		RT-202F/280-20P7D	500*175*405
		RT-202F/280-15P7D	500*175*405
		RT-202F/280-10P7D	500*175*405
		RT-202F/280-5P7D	500*175*405
RT-2系列抗谐型智能电容器单电抗（铝芯）14%	三相共补	RT-202S/525-40P14D	500*175*405
		RT-202S/525-35P14D	500*175*405
		RT-202S/525-30P14D	500*175*405
		RT-202S/525-25P14D	500*175*405
		RT-202S/525-20P14D	500*175*405
		RT-202S/525-15P14D	500*175*405
		RT-202S/525-10P14D	500*175*405
		RT-202S/525-5P14D	500*175*405
	三相分补	RT-202F/280-30P14D	500*175*405
		RT-202F/280-25P14D	500*175*405
		RT-202F/280-20P14D	500*175*405
		RT-202F/280-15P14D	500*175*405
		RT-202F/280-10P14D	500*175*405
		RT-202F/280-5P14D	500*175*405
