电磁式负荷均衡调压器 RT-ELSVR
所属栏目：电压调节装置
产品描述：
1产品概述 低压配电系统中，部分台区因供电线路过长、三相负荷不均、单相大功率负载集中，易引发用户侧末端低电压、三相电流不平衡、零线损耗大、线损偏高等问题，严重影响供电...
立即咨询 咨询热线： 17329446165
1产品概述
低压配电系统中，部分台区因供电线路过长、三相负荷不均、单相大功率负载集中，易引发用户侧末端低电压、三相电流不平衡、零线损耗大、线损偏高等问题，严重影响供电质量与用电安全。为系统性解决上述痛点，我司设计RT-ELBVR系列电磁式负荷均衡调压器。

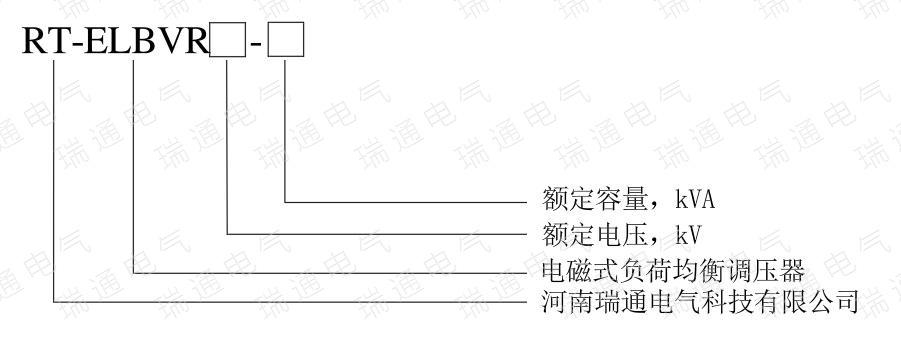

2型号说明
3工作原理
RT-ELBVR系列电磁式负荷均衡调压器主要由电磁式调节装置、控制系统、电容器组及辅助系统构成，其接线示意图如下所示：
设备在AB、BC、CA相间配置智能投切电容单元，当检测到单相电压低于设定阈值时，自动投入相间电容，通过转移相间有功功率精准抬升偏低相电压，稳定末端供电电压。同时，设备搭载专用电磁式调节装置，可有效滤除电网3次谐波，抑制零线谐波电流，降低线路损耗。
4技术特点
经济耐用，可靠性高，全生命周期免维护；
自适应平滑调节，响应速度快；
显著降低线路损耗，零线损耗归零；
单杆、不停电安装，现场免调试；
支持运行数据自动采集、远程智能控制，提升台区管理质效；
设备运行噪声小，完全满足居民区域使用要求。
5主要技术参数
备注：特殊规格可定制生产。
6订货须知
为了更准确的了解现场情况，客户在订货时需提供以下资料：
1）安装点之后负荷大小；
2）安装点三相电流不平衡情况；
3）安装点电压波动范围；
4）其他特殊要求。
上一篇：低压自动调压器（SVG型）RT-LSVR-SG
下一篇：没有了
低压配电系统中，部分台区因供电线路过长、三相负荷不均、单相大功率负载集中，易引发用户侧末端低电压、三相电流不平衡、零线损耗大、线损偏高等问题，严重影响供电质量与用电安全。为系统性解决上述痛点，我司设计RT-ELBVR系列电磁式负荷均衡调压器。
2型号说明
3工作原理
RT-ELBVR系列电磁式负荷均衡调压器主要由电磁式调节装置、控制系统、电容器组及辅助系统构成，其接线示意图如下所示：

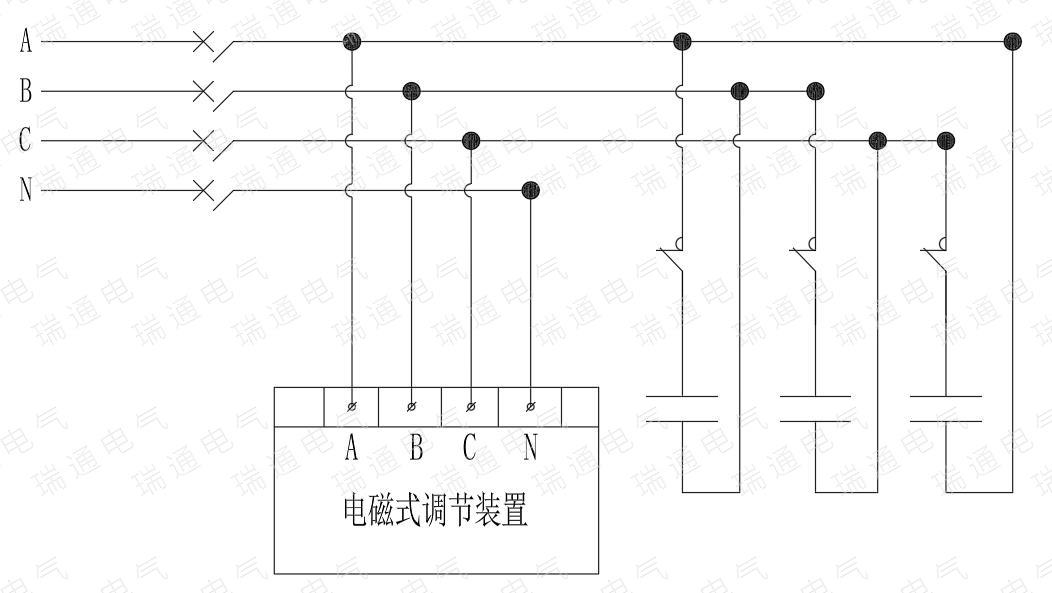

电磁式负荷均衡调压器接线示意图
本设备采用并联方式安装于配电台区末端负载侧，可实时采样监测电网三相电压、负荷运行状态。针对台区常见的三相负荷不平衡、电压偏移等电能质量问题，设备依托电磁调节技术，自动将重载相多余负荷平滑转移至轻载相，实现低压相升压、高压相降压，快速平衡三相电压与负荷分布。设备在AB、BC、CA相间配置智能投切电容单元，当检测到单相电压低于设定阈值时，自动投入相间电容，通过转移相间有功功率精准抬升偏低相电压，稳定末端供电电压。同时，设备搭载专用电磁式调节装置，可有效滤除电网3次谐波，抑制零线谐波电流，降低线路损耗。
4技术特点
经济耐用，可靠性高，全生命周期免维护；
自适应平滑调节，响应速度快；
显著降低线路损耗，零线损耗归零；
单杆、不停电安装，现场免调试；
支持运行数据自动采集、远程智能控制，提升台区管理质效；
设备运行噪声小，完全满足居民区域使用要求。
5主要技术参数
| 额定容量/kVA |
30kVA（适配100kVA负载） 60kVA（适配200kVA负载） 特殊容量可定制 |
||
| 频率 | 50HZ | ||
| 额定电压 | 380V（线电压）、220V（相电压） | ||
| 治理范围 | 半径300米内 | ||
| 三相不平衡度 | 显著降低，三相电流趋于平衡 | ||
| 安装方式 | 单杆抱箍式、并联接入、不停电安装 | ||
| 保护功能 | 过载、短路等自动切除 | ||
| 通讯功能 | RS485、4G通讯，支持APP远程监控 | ||
| 显示 | 电压/电流 | 液晶屏显示 | |
| 工作状态 | 运行状态/故障状态 | ||
| 噪音(距离机器1m处) | <45dB at 1m | ||
| 冷却方式 | 自然冷却与强制风冷 | ||
| 环境 | 温度 | -25ºC～55ºC | |
| 相对湿度 | 35%～95% (非凝结状态) | ||
6订货须知
为了更准确的了解现场情况，客户在订货时需提供以下资料：
1）安装点之后负荷大小；
2）安装点三相电流不平衡情况；
3）安装点电压波动范围；
4）其他特殊要求。
