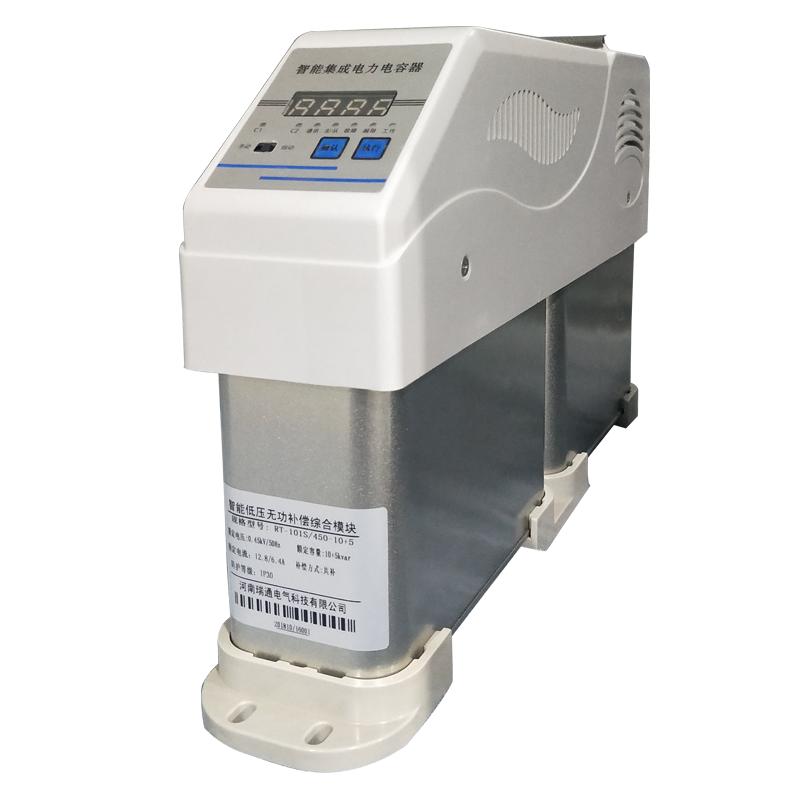

智能电容器


一、产品概述

RT系列智能式低压电力电容器是0.4kV低压电网高效节能﹑降低线损﹑提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元，晶闸管复合开关电路，线路保护单元，两台（△型）或一台(Y型)低压电力电容器构成。替代常规由智能控制器﹑熔丝﹑复合开关或机械式接触器﹑热继电器﹑低压电力电容器﹑指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。

二、产品特点

1. 一体化：本产品由高分断小型断路器、智能测控单元、过零投切系统、圆柱形铝壳自愈式电力电容器完美结合而成。
2. 智能化：实时显示电网的各个参数、实时温度显示，保护设备的正常运行；本产品具有抑制谐波功能，抗干扰能力强；可实现：共补、分补、混合补偿控制方式；可实现三相电流、三相电压、三相有功、无功、视在功率等电网参数的实时显示。
3. 智能组网功能：智能无功补偿电容器具有智能组网、自诊断故障及保护功能，可实现多台联机使用，构成无功自动控制系统；某一从机出现故障时自动退出，不影响其他及其工作。
4. 过零投切：内置微处理器和智能软件，并选用高性能可控硅模块，智能控制电容器投切：实现过零投切、无涌流、无电弧、响应快。
5. 高性能电容器：智能无功补偿电容器选用高性能干式圆柱形铝壳自愈式电力电容器，散热好、体积小、寿命长，从而保证了整机的安全性和可靠性。

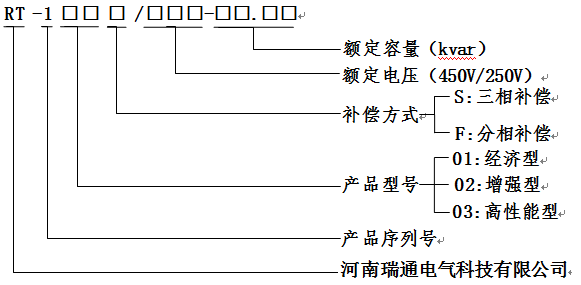

三、型号说明
RT-1系列智能电容器



四、产品选型
RT-1系列低压智能电力电容器
常用型号规格如下表所示，特殊规格可定制：
产品选型表

产品名称	补偿方式	型号规格	长 *宽* 高（L*W*H）
RT-1系列低压智能电力电容器（普通型）	三相共补	RT-101S/450-25.25	380*78*305
		RT-101S/450-20.20	380*78*305
		RT-101S/450-20.15	380*78*305
		RT-101S/450-20.10	380*78*305
		RT-101S/450-15.15	380*78*305
		RT-101S/450-15.10	380*78*305
		RT-101S/450-10.10	380*78*305
		RT-101S/450-10.5	380*78*305
		RT-101S/450-5.5	380*78*305
		RT-101S/450-2.5.2.5	380*78*305
	三相分补	RT-101F/250-30	380*78*305
		RT-101F/250-25	380*78*265
		RT-101F/250-20	380*78*265
		RT-101F/250-15	380*78*215
		RT-101F/250-10	380*78*215
		RT-101F/250-5	380*78*215
RT-1系列低压智能电力电容器（增强型）	三相共补	RT-101S/450-25.25	380*78*305
		RT-101S/450-20.20	380*78*305
		RT-101S/450-20.15	380*78*305
		RT-101S/450-20.10	380*78*305
		RT-101S/450-15.15	380*78*305
		RT-101S/450-15.10	380*78*305
		RT-101S/450-10.10	380*78*305
		RT-101S/450-10.5	380*78*305
		RT-101S/450-5.5	380*78*305
		RT-101S/450-2.5.2.5	380*78*305
	三相分补	RT-101F/250-30	380*78*305
		RT-101F/250-30	380*78*265
		RT-101F/250-30	380*78*265
		RT-101F/250-30	380*78*215
		RT-101F/250-30	380*78*215
		RT-101F/250-30	380*78*215
低压无功补偿控制器		RT-601
无功补偿状态指示器		RT-602

五、一次系统接线图

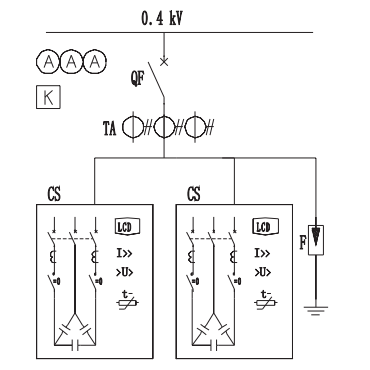

1、 三相共补补偿方案

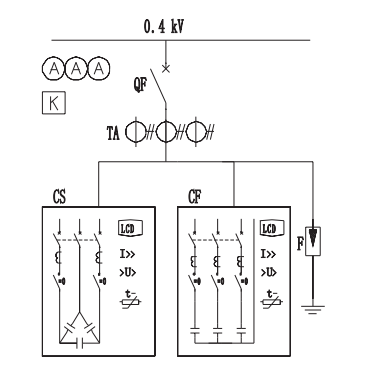

2、 三相及分相（混合补偿）方案
