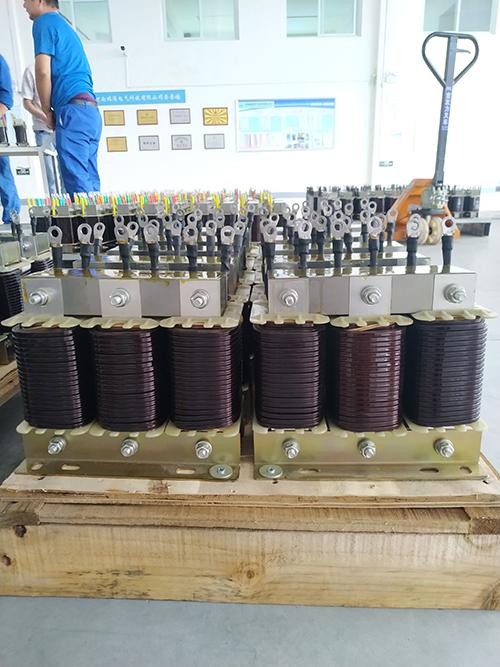

串联电抗器都有哪些结构？

1.铁芯

(1)铁芯的材料选用矿物氧化物涂覆的优质冷轧硅钢片;

(2)铁芯柱采用环氧树脂真空浇注，使铁饼间气隙被环氧树脂封闭在铁芯柱表面形成一层树脂层，有效地减少了铁芯饼之间的震动，从而降低噪音，同时增强了铁芯与线圈的绝缘强度;

(3)铁芯表面封涂F级环氧树脂采取防腐措施，避免锈蚀。

2.线圈

(1)线圈为环氧树脂真空浇注线圈。线圈内外设环氧玻璃网格布增强，高压串联电抗器采用F级环氧浇注体系在真空状态下进行浇注。该线圈不但绝缘性能好，而且机械强度高，能耐收到电流冲击和冷却冲击而不开裂;

(2)环氧浇注线圈不吸水，防潮性好，局部放电量低，可在恶略环境条件下安全运行。

3.装配

(1)铁芯端采用优质硅钢片段面胶，使铁芯柱与铁杵牢固结合在一起，大大减少了在运行时的噪音;

(2)高压串联电抗器使用先进的预装配系统，检测装配中的装配结果;

(3)先进的减震降噪结构系统，包括:上下夹件的强力压紧，夹件和线圈之间设置弹性胶垫，夹件和坐垫之间设置弹性胶垫。
