一、概述

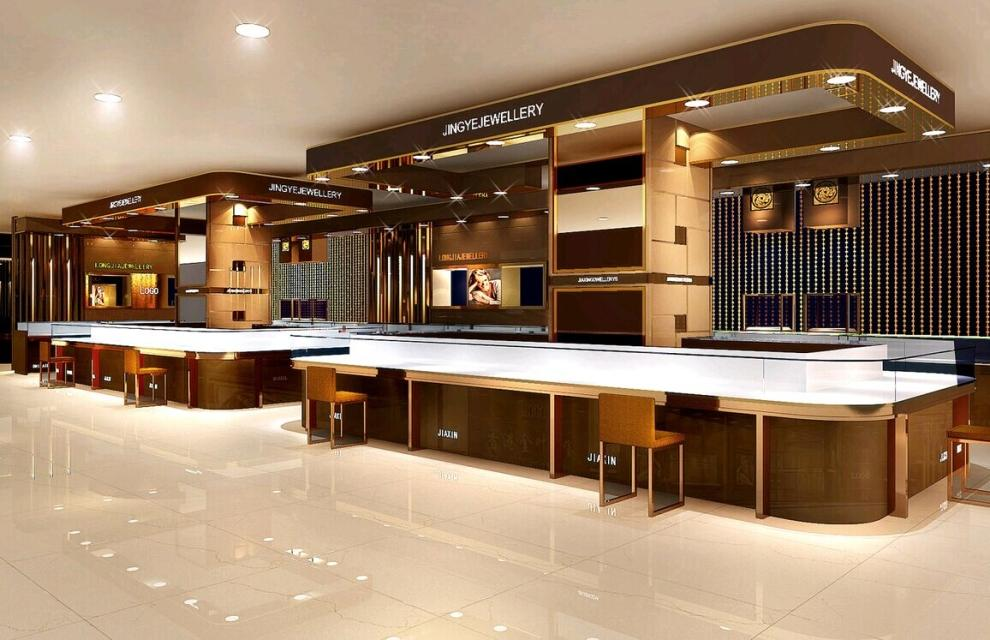

随着城市化的进程不断加快，各类大中型百货商场和商贸城，尤其是集休闲娱乐购物于一体的商城迅速的在各个人口聚集区盛放开来。为了美观及节能，这些商业综合体在外景亮化及室内照明两部分使用了大量单相负荷，更是普遍采用了众多LED类单相开关电源替代传统电源为亮化照明负载供电，以实现尽可能大的节电效果；但单相开关电源在整流供电时，会产生较大比例的谐波电流成分，其中3次谐波电流为主要谐波成分，负载产生的3次谐波电流不仅不能象基波及其他次谐波电流在零线上进行矢量抵消，而是以360度矢量角完全叠加到零线上，导致零线上3次谐波电流为相线上的3倍左右
LED光源的特点及优势使其成为市场上亮化工程采用的主要灯具。但LED灯均为直流供电。电源在整流过程中会产生很大的3次谐波电流（三次谐波电流），3次谐波电流为零序湝波电流，三相矢量角度一致，3次谐波电流向零线电缆相叠加。
通常开关电源的3次谐波电流含量在55%~80%之间，使LED照明出现一些奇怪的现象：“零线电流比相线电流大很多、零线电缆发热严重甚至使穿电缆的套管发热发烫”。


二、零线电流过大会造成的隐患
１、LED亮化照明零线电流过大、零线发热严重，零线明显存在电气火灾隐患；
2、LED亮化照明开关频繁跳闸，供电变压器温度过高；

三、零线电流过大解决方案

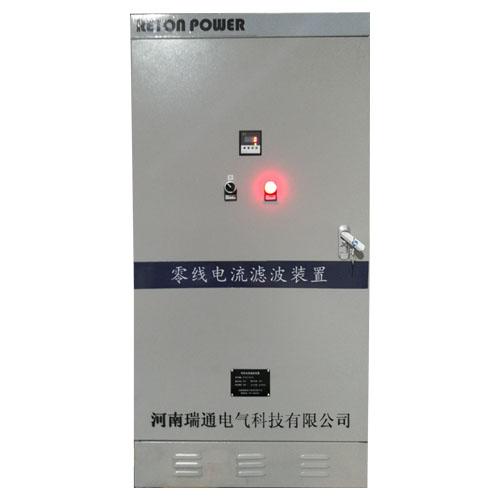

RT-NLF系列零线电流治理装置是瑞通电气开发的新型零线电流治理设备，在解决现代建筑物中存在的零线电流过大问题具有极高的实用价值。将RT-NLF系列零线电流治理装置串联在零线或相线上，或并联在相线上就能够减小零线上的3次谐波电流，进而降低零线电流，解决零线过热问题；同时相线上的3次谐波电流也减小，反馈到变压器的初级的3次谐波电流也很小，因此变压器发热的问题就得到了解决。


四、型号说明
RT-NLF系列零线电流治理装置现有15A-600A范围内多种规格容量产品，还可以采用多台同规格产品并联组合成更大容量，全面满足各类大中型负载零线谐波电流治理需求。

RT-NLF系列零线电流治理装置型号命名如下：



五、主要功能
RT-NLF系列零线电流治理装置主要功能如下：
u 锐减零线电流90%以上，避免电缆电线过热；
u 避免零线电缆由于过电流导致的短路引起电气火灾；
u 避免谐波对精密设备的干扰（如计算机死机），产生不必要的损失；
u 避免由三次谐波对三相异步电动机产生紧箍作用，使烧坏电动机；
u 避免零序保护误动作，消除由于误动作造成的经济损失。
六、技术特点
RT-NLF系列零线电流治理装置主要特点如下：
u 从全系统的角度对三次谐波电流进行治理，对整个供电系统的相线与零线上的三次谐波电流进行同步消除，配电系统上的设备都能够受益。
u 只需串接在零线或相线上，或并联连接，接线简单方便；
u 采用专有的零线仿真技术，在三相负载发生不平衡波动变化时保持稳定滤波；
u 治理装置具有即连即用即见效的高度自控性能，不需要额外的控制系统和复杂人工调节；
u 同步滤除零线和相线上3次谐波电流90%以上，减小三次谐波电流带来的电气火灾隐患；
u 成套装置配有剩余零线电流监测系统，全面监控剩余零线电流;
成套装置均设计有旁路开关，特殊情况下可以快速通过旁路短接滤波器，保证负载设备继续可靠运行。
