产品概述

在低压配电系统中，随着LED 照明灯、开关电源等电力电   子装置的广泛应用，导致零线电流过大的问题越来越突出，甚  至出现零线电流大于相电流的情况。长时间零线过载运行，易  造成电缆温度升高，甚至烧毁事故发生，存在重大的安全隐患。为了解决零线过流问题，瑞通电气经过长期分析研究，开 发设计出RT-NLF-BL 系列零线电流滤波装置。

工作原理

RT-NLF-BL 系列零线电流滤波装置采用先进的电力电子技术，以及全新的电能控制理论及技术， 同时以并联的方式接入配电系统中，实时监测系统的电压、电流分量，并采用瞬时电流算法，使设备 通过换流电路产生一种配电系统所需要的动态、连续的反向电流，从而实现动态连续的相互抵消，进而消除零线电流。

技术特点

1、模块化设计，体积小重量轻，容量组合扩容方便，安装便捷；
2、功率单元采用IGBT 全桥PWM  逆变器模块化设计，效率高、安全可靠；
3、快速动态滤波补偿，自动跟踪补偿电网中变化的谐波电流，具有高度可控性和快速响应性；
4、补偿性能不受电网频率波动影响，滤波特性不受系统阻抗的影响，可消除与系统阻抗发生谐 振的危险

主要技术参数

额定电压	400V
额定电流	50A、100A、150A、200A、300A、400A
额定频率	50Hz
响应时间	s5ms
功率损耗	<3%
谐波补偿次数	2次~50次
零线电流消除率	290%
保护	过流、过热、过压等多项保护功能
防护等级	IP30
环境温度	-20℃~+50℃
海拔高度	≤1500米

备注：特殊规格可定制生产。

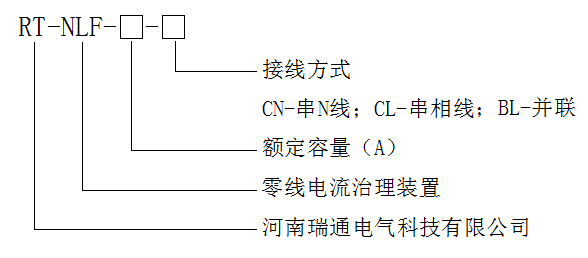

型号说明


订货须知

为了更准确的了解现场情况，客户在订货时需提供以下资料：
1）负荷名称；
2）安装点A、B、C、N四相的正常工作电流值及最大工作电流值；
3）安装环境和安装空间位置；
4）其他特殊要求。
