RT-NLF-CL系列零线电流滤波装置（串相型）

产品概述

在低压配电系统中，随着LED照明灯、开关电源等电力电   子装置的广泛应用，导致零线电流过大的问题越来越突出，甚  至出现零线电流大于相电流的情况。长时间零线过载运行，易  造成电缆温度升高，甚至烧毁事故发生，存在重大的安全隐患。
为了解决零线过流问题，瑞通电气经过长期分析研究，开 发设计出RT-NLF-CL系列零线电流滤波装置。

工作原理

RT-NLF-CL系列零线电流滤波装置主要由滤波模块、智能旁路开关、控制系统及辅助系统 构成。正常工作时，装置串接在三相四线制的ABC三相上，如下图所示：

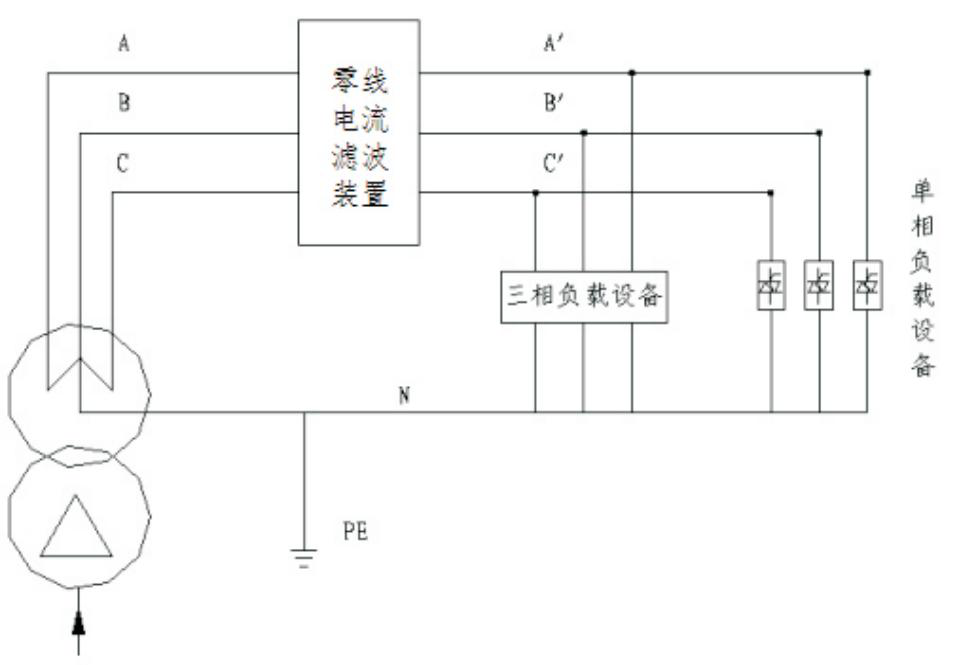

零线电流滤波装置接线示意图


工作原理：当3次、9次、15次、21次等奇次谐波电流流入零线电流滤波装置时，装置利  用三相磁通360度反向自动消减原理，自动产生一个反向的磁通进行抵消奇次谐波电流的磁通， 进而在相线上和零线上消除掉谐波电流，而50Hz的基波和其他频率的谐波则不受影响。

技术特点
1、只需串接在ABC相线上，可同步接受负载相线上的各类保护，安全性强，可靠性高；
2、不仅能大幅消减零线上的3次谐波电流,还能同步消减9次15次这类会叠加到零线上的奇次谐波电流;
3、成套装置设有旁路开关，特殊情况下可以快速通过旁路短接滤波器，保证负载设备继续可靠运行；
4、有过温保护功能，可自动启动换气扇和旁路保护；

主要技术参数


备注：特殊规格可定制生产。

型号说明

订货须知

为了更准确的了解现场情况，客户在订货时需提供以下资料：
1）负荷名称；
2）安装点A、B、C、N四相的正常工作电流值及最大工作电流值；
3）安装环境和安装空间位置；
4）其他特殊要求。
