电力电子型调压器（补偿型）RT-LSVR-TB
所属栏目：电压调节装置
产品描述：
针对配电台区由于供电线路长、线径偏小、负荷变化大而造成的供电电压偏低问题，以及由于分布式光伏接入而导致的接入点电压偏高等情况，瑞通电气开发设计出 RT-LTVR 系列电力电子...
立即咨询 咨询热线： 17329446165
1.产品概述
电力电子型调压器(补偿型)RT-LSVR-TB是一种 基于现代电力电子技术的电压调节设备，采用先进的功率 半导体器件IGBT和智能控制算法，实现对电压的快速、 精确调节。该设备能够有效解决电力系统中的电压波动、 电压偏低或偏高等问题，提升电能质量，保障用电设备的 安全稳定运行。
2.型号说明：
3.工作原理：
上一篇：补偿型低压自动调压器 RT-LSVR-SV
下一篇：高、低电压智能综合治理装置（即将推出）
电力电子型调压器(补偿型)RT-LSVR-TB是一种 基于现代电力电子技术的电压调节设备，采用先进的功率 半导体器件IGBT和智能控制算法，实现对电压的快速、 精确调节。该设备能够有效解决电力系统中的电压波动、 电压偏低或偏高等问题，提升电能质量，保障用电设备的 安全稳定运行。

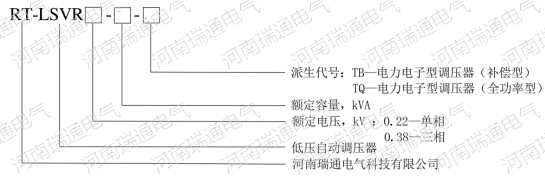

2.型号说明：
3.工作原理：

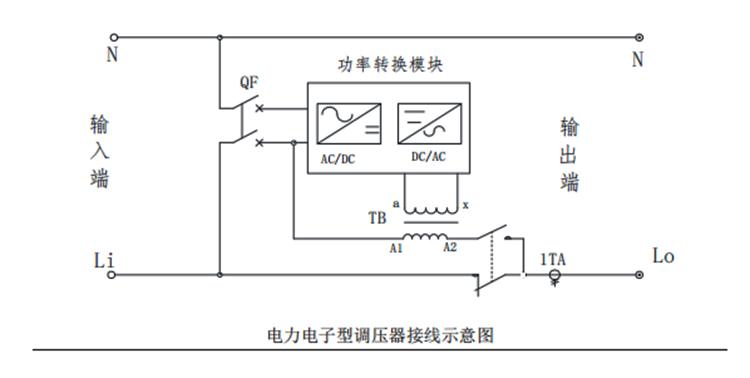

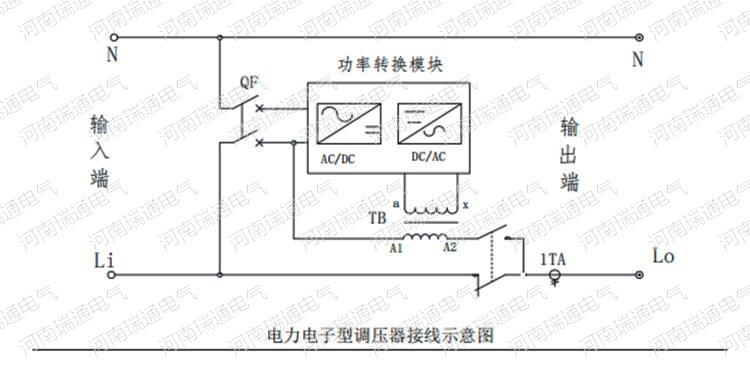

RT-LSVR-TB系列产品主要由交流旁路单元、功率变压器、整流单元、逆变单元、输入输出配电及保 护等构成，其接线示意图如下所示：
市电输入电压处于允许的波动范围内时，系统运行于交流旁路模式。若因负荷加重而出现“低电压”现 象，或是负荷减轻引起“高电压”现象，系统将从旁路模式切换至整流逆变模式。此时，整流单元在数字信号 处理器的控制下，通过IGBT模块输出稳定的内部直流电压，并具备稳压功能，可以抑制市电输入电压的波 动。逆变单元则依据当前市电电压的具体数值，计算所需补偿的电压值，并通过变压器将此电压叠加至市电之 上，与市电一同供应给负载，以此方式解决“低电压”或“高电压”的问题。
4. 技术特点
★ 三相输出分别控制、独立调节；
★ 具有安全运行的自动旁路控制系统；
★ 调节线路电流不平衡度，改善电能质量；
★ 无浪涌电流，不产生谐波畸变、无机械磨损，使用中免维护；
★ 可以解决由于供电线路长、负荷变化大而造成的供电电压偏低；

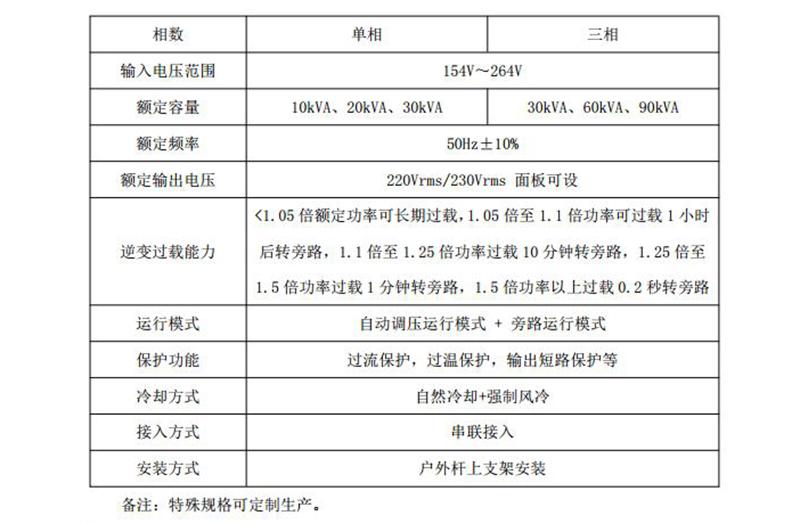

5.主要技术参数
备注：特殊规格可定制生产。
市电输入电压处于允许的波动范围内时，系统运行于交流旁路模式。若因负荷加重而出现“低电压”现 象，或是负荷减轻引起“高电压”现象，系统将从旁路模式切换至整流逆变模式。此时，整流单元在数字信号 处理器的控制下，通过IGBT模块输出稳定的内部直流电压，并具备稳压功能，可以抑制市电输入电压的波 动。逆变单元则依据当前市电电压的具体数值，计算所需补偿的电压值，并通过变压器将此电压叠加至市电之 上，与市电一同供应给负载，以此方式解决“低电压”或“高电压”的问题。
4. 技术特点
★ 三相输出分别控制、独立调节；
★ 具有安全运行的自动旁路控制系统；
★ 调节线路电流不平衡度，改善电能质量；
★ 无浪涌电流，不产生谐波畸变、无机械磨损，使用中免维护；
★ 可以解决由于供电线路长、负荷变化大而造成的供电电压偏低；
5.主要技术参数
| 相数 | 单相 | 三相 |
| 输入电压范围 | 154V~264V | |
| 额定容量 | 10kVA、20kVA、30kVA | 30kVA、60kVA、90kVA |
| 额定频率 | 50Hz±10% | |
| 额定输出电压 | 220Vrms/230Vrms面板可设 | |
|
逆变过载能力 |
<1.05倍额定功率可长期过载，1.05倍至1.1倍功率可过载1小时后转旁路， 1.1倍至1.25倍功率过载10分钟转旁路， 1.25倍至1.5倍功率过载1分钟转旁路，1.5倍功率以上过载0.2秒转旁路 |
|
| 运行模式 | 自动调压运行模式+旁路运行模式 | |
| 保护功能 | 过流保护，过温保护，输出短路保护等 | |
| 冷却方式 | 智能风冷 | |
| 接入方式 | 串联接入 | |
| 安装方式 | 户外杆上支架安装 | |
6.订货须知
为了更准确的了解现场情况，客户在订货时需提供以下资料：
1）安装点之后负荷大小；
2）安装点电压波动范围；
3）其他特殊要求。
为了更准确的了解现场情况，客户在订货时需提供以下资料：
1）安装点之后负荷大小；
2）安装点电压波动范围；
3）其他特殊要求。
