电压自动调节装置(400v)
所属栏目:电压调节装置
产品描述:
1.1 产品概述 针对配电台区由于供电线路长、负荷变化大而造成的供电电压偏低,以及由于分布式光伏接入而导致的接入点电压偏高等问题,瑞通电气经过长期分析研究,开发设计出RT...
立即咨询 咨询热线: 17329446165
![](/uploads/allimg/230405/1-2304051044441Y.png)
1.1 产品概述
针对配电台区由于供电线路长、负荷变化大而造成的供电电压偏低,以及由于分布式光伏接入而导致的接入点电压偏高等问题,瑞通电气经过长期分析研究,开发设计出RT-LSVR系列电压自动调节装置。该装置根据目标值自动调节电压,使其保持在合格范围之内,保证供电质量。
1.2 工作原理
RT-LSVR系列电压自动调节装置主要由补偿变压器、智能调节开关、控制系统及辅助系统构成,其接线示意图如下所示:
![](/uploads/allimg/230405/1-2304051050291a.png)
工作原理:当输入电压U1有较大波动时,在智能调节开关不动的情况下,输出电压U2可能超出电压允许范围。当输出电压U2超出允许范围时,控制系统给智能调节开关发送调节命令,改变不错变压器的变比,进而改变补偿电压△U,使输出电压U2重新调整到允许范围之内。

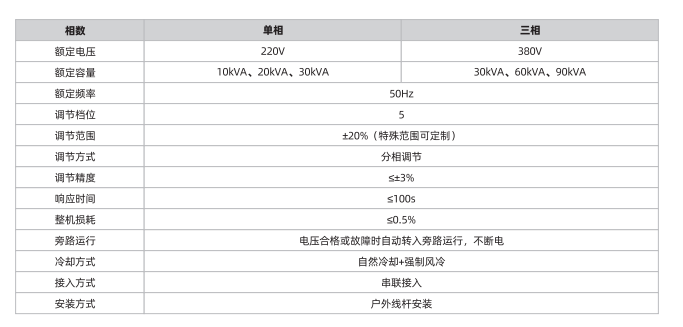

1.3 主要技术参数
![](/uploads/allimg/230405/1-230405105333294.png)

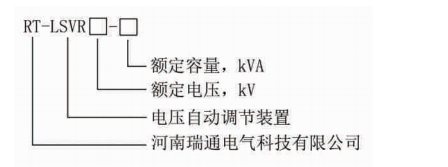

1.4 型号说明
![](/uploads/allimg/230405/1-23040510535S30.png)
