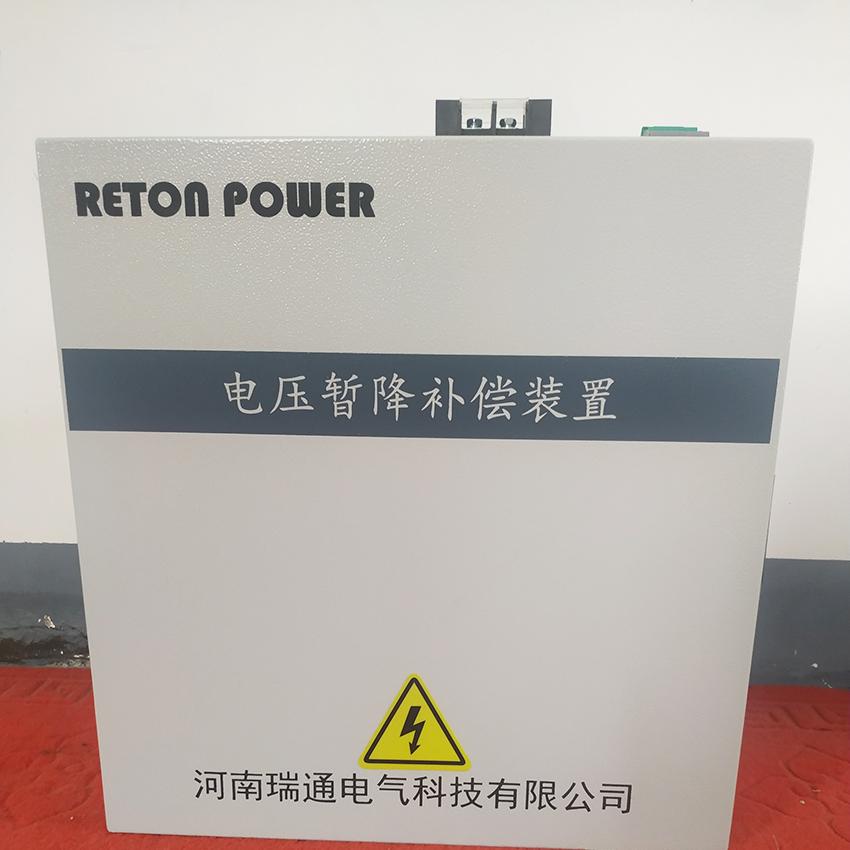

变频器电压暂降治理装置

所属栏目:电压暂降治理装置

产品描述:

1概述 电力系统中某点工频电压方均根值突然降低至额定值的10%-90%,并在短暂持续10ms-1min后恢复正常的现象称为电压暂降。 电压暂降是电网运行当中一种不可避免的偶发性的瞬态事件,...

立即咨询 咨询热线: 17329446165



 1概述

  电力系统中某点工频电压方均根值突然降低至额定值的10%-90%,并在短暂持续10ms-1min后恢复正常的现象称为电压暂降。

  电压暂降是电网运行当中一种不可避免的偶发性的瞬态事件,其起因主要是由于电力系统发生短路故障、大容量设备启动、雷击等事件。

  对于电压暂降的治理及规避,电气技术人员已提出多种解决方案(保护定值的合理级差匹配、失压信号解除、抗晃电保护装置应用、再次闭合继电器投入等),并收到良好效果,但在变频器应用环节,目前尚未有很好的解决办法。

  由于变频器调速性能优越,工业自动化程度高的企业已大量使用。变频器装置对电源质量要求相对较高,且保护设置程序配合紧密,一旦发生电压暂降往往造成变频器保护停机,给连续生产装置造成不利影响。

  RT-VSF-XX/XX系列产品是针对不同厂家、不同容量的变频器在发生电压暂降时有效的治理装置。

  适用范围:交-直-交型变压变频电路。

  2 产品特点:

  1、并联式拓扑,可靠性高;

  2、模块化设计,方便冗余配置和运行维护;

  3、无暂降发生时,系统处于热备用状态;

  4、当发生暂降时,快速无扰动切换至工作状态;

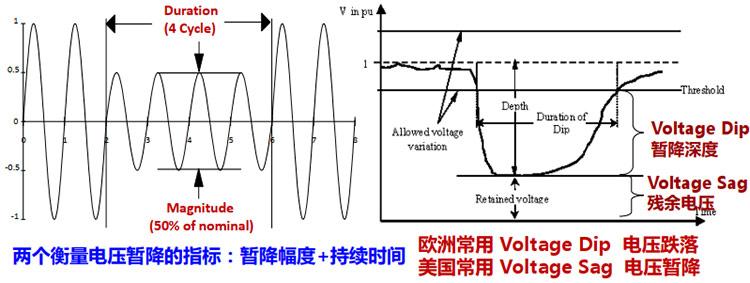

  5、保护范围广,保护范围覆盖至电压中断。电压暂降的特点

  3 原理

  通过对国内供电系统发生的电压暂降事件统计分析(记录1860次),分别为系统单相接地(85%)、两相短路(11%)、三相短路(4%),其中发生接地、短路的时间及电压暂降分别是:



发生类型 电压暂降幅度%Ue 持续时间(ms) 备注
单相接地 15.8 40
17 60
17 1000 发生一次
20 70
24 150
24.5 80
30 70
50 80
两相短路 15 60
16 60
三相短路 41 1250

  无论发生电压暂降类型如何,暂降时间均在1s左右。

  RT-VSF-XX/XX系列产品满足电压暂降时间要求(10ms-1min),并根据用户要求最大可定制实现3min。

  RT-VSF-XX/XX系列产品原理:

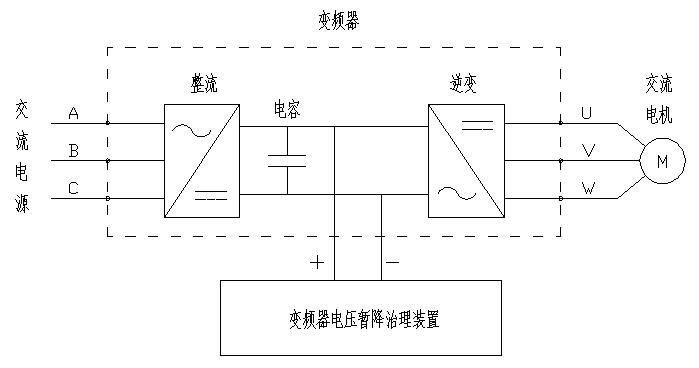

  该装置主要由后备电源模组及电源管理模块构成,并联在变频器直流侧,如下图所示。



  当电源电压正常时,变频器整流装置在为系统建立直流系统的同时为电压暂降治理装置充电。考虑到整流器电流限制问题,充电电流的大小由电源管理模块控制调整。

  当电源电压异常时,变频器电压暂降治理装置检测直流电压瞬时变化后,开始不间断向变频器直流侧释放电能,用以维持变频器直流侧电压稳定,从而保证变频器在电压暂降期间正常工作。

  当电源电压恢复时,变频器正常运行,同时完成对变频器电压暂降治理装置的充电。

  由于后备电源模组及电源管理模块涉及公司专有技术,具体工作原理此处不在详细介绍。

  4 选型说明

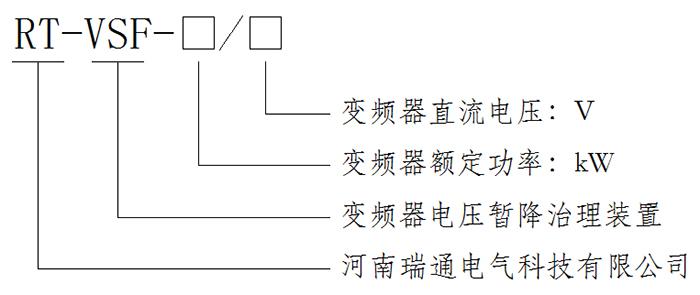

  变频器电压暂降治理装置型号命名规则如下:

  5 主要参数

类别 性能指标 技术参数
配套变频器
主要电气参数
额定容量 0.75kW-500kW(更大容量可根据需求定制)
额定电压 AC220V、AC380V、AC660V
额定直流电压 100-1000VDC
相  别 三相、单相
电压暂降
治理效果
电压补偿范围 0-100%
单次补偿时间 5S(可根据实际需求定制)
待机效率 ≥99.5%
完全响应时间 ≤0.2ms
使用寿命 1000次以上
其它 保护功能 装置具有过充电、过放电、放电过流、充电过流、短路等保护功能。
安装调试 安装简单,免调试
使用环境 运行环境温度 -25℃-+55℃
相对湿度 5%-95%


  其它

  客户在订货时需提供以下信息:

  1)变频器的型号规格、生产厂家;

  2)变频器的应用场合;

  3)变频器使用环境;

  4)其它特殊要求。
